新闻动态
2011年8月1日
NEC Avio红外线技术株式会社
红外线热像仪装置
关于『InfReC』系列的产品阵容强化
InfRec Thermogear G120EX/G100EX
InfRec分析软件 NS9500 Professional
InfRec Thermo Shot F20
InfRec 网络热像仪S30
NEC Avio红外线技术株式会社（公司总部：东京都品川区 法人代表董事长 川岛 雅幸）此次在红外线热像仪装置"InfRec"系列中新增相机和软件共4个相机，强势拓展产品阵容。
在相机方面，新上市的产品有：旨在比以往机型提高温度分辨率及测定温度范围等基本性能，面向维修保养现场的高性能机型"Thermogear G120EX/G100EX"；旨在实现更低价格的入门机型"Thermo Shot F20"；以及用于固定监控及生产线测量，旨在提高耐环境性能的"网络热像仪S30"。
此外，在软件方面，推出了"高性能在线解析程序 InfRec分析软件 NS9500 Professional"，可以与PC的链接，有效支持在线测量。
本公司希望通过强化"InfRec"系列的产品阵容，进一步扩大更多新领域和行业的销售及销售额。
维修保养现场用 高性能热像仪"Thermogear G120EX/G100EX"
"Thermogear G120EX/G100EX"拥有320×240像素高灵敏度传感器，是一款可以在设备和建筑的维修保养现场发挥卓越能力的多功能、高性能热像仪。
拥有可用于获取比以往机型"G120/G100"更精细数据的高灵敏度温度范围（－20～60℃温度分辨率0.04℃※1），以及对应更广域温度区的高温温度范围（350～1500℃），基本性能进一步得以改进。
此外，操作方面采用了手带设计，可牢牢握住手柄。通过这一设计，可在现场所有位置进行测定的"全视角装置"更加便于使用，减轻了现场测量人员的负担。
维修保养现场用高性能热像仪"Thermogear G120EX/G100EX"除了发现工厂设备异常发热以及构造物劣化诊断等安全对策外，还可通过热损耗诊断以及排热量评估，用作减少CO2排放和环保措施，在不同的领域发挥卓越能力。
- ※1：画质改善时 30℃黑体
产品特点
- 高灵敏度！实现温度分辨率0.04℃（画质改善时）！
- 最高可测定超过铝和铁熔点的1500℃！
- 新开发！配备残像去除功能，可去除通过平均化功能改善画质时的残像！
- 精巧设计，实现"单手测定"和"全视角拍摄"
- 一次即可测定广域范围！相机本体即拥有"全景热图像摄影功能"（G120EX）
- 检测出异常温度时即通过振动发出通知的"振动报警功能"（G120EX）
- 在SD卡中直接写入动画数据的"直接实时记录功能"（G120EX）
- 自行开发 通过图像处理引擎实现的"数码增强处理功能"
- 简化辐射率补偿的"多点辐射率补偿"和"辐射率倒算功能"
- 更加高速的"自动对焦"和"全自动功能（同时自动设定对焦和温度等级）"
- 即使与对象物距离较短，也可进行广域范围测定的32×24英寸宽视场角
- 拥有320×240像素传感器，即使手持条件下，也可测量更高1个等级的高精细热图像。
- 适合异常位置的详细位置指定以及微小对象物测定的10cm～短焦点测定
- 测定对象简单明了的可视图像和热图像的"并列显示功能"以及丰富的"合成显示功能"
- 清晰拍摄可视图像的LED照明灯
- 易于特别指定拍摄位置的激光指示器
- 可添加望远镜头（可选配件）
- 任何人都容易理解的图标导航以及支持16国语言的多语言显示
- 不使用特殊软件，直接可在PC上浏览图像的"附带温度数据信息的JPEG格式"（※2）
- 标配在WORD、EXCEL的模板中加载的报告软件"NS9500LITE"
- ※2：通过标配软件，可进行温度等级变更以及数据解析
通过高灵敏度温度范围实现高画质化

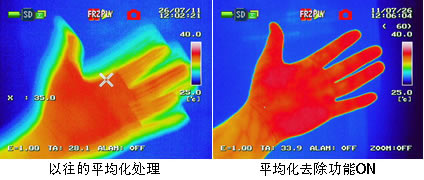

平均化时残像去除功能的效果
| 项目 | 产品规格 | |
|---|---|---|
| G120EX New | G100EX New | |
| 温度测量范围 | -40℃～1500℃ | |
| 范围1：-20～60℃、范围2：-40～120℃、 范围3：0～500℃、 范围4：350～1500℃ |
||
| 温度分辨率（NETD） | 0.04℃ at 30℃（启用改善S/N功能时） | |
| 有効像素 | 320（H）x 240（V）点 | |
| 测量视场角 | 水平32°x 垂直24°使用标准镜头（fl=14mm）时） | |
| 空间分辨率 | 1.78mrad | |
| 测量距离范围 | 10cm ～∞（使用标准镜头时），保证测温精度的距离从30cm开始 | |
| 每帧时间 | 1/60秒 | |
| 显示装置 | 3.5英寸彩色液晶显示屏（320 x 240）采用可倾斜机构并配备亮度调节功能 | |
| 对焦 | 拥有自动对焦、全自动功能 | |
| 测量点测量 | 多点温度显示（5点）、多点辐射率补偿（5点）、2点间温度差、最高/最低温度搜索功能 | |
| 区域测定 | 指定区域内（5个BOX）温度解析功能 | |
| 分析线 | 支持 | |
| 振动报警 | 支持 | 无 |
| 边缘锐化功能 | 支持 | 无 |
| 平均化功能 | Σ关闭、Σ2（弱）、Σ16（中）、Σ32（强） 附带残像去除功能 | |
| 可视图像合成显示 | 热图像/可视图像合成、热图像/可视图像並列显示 | |
| 可視カメラ | CMOS 200万像素 | |
| 热图像全景拍摄 | 支持 | 无 |
| 热图像视频记录功能 | 有（10fps）存储至SD存储卡 | 无 |
| 接口 | USB（大容量存储）、报警输出（无电压接点信号输出）、视频输出（NTSC/PAL切换） | |
| 激光指示器 | 有（ON / OFF, 红色class2、PSC合格品） | |
| 防尘/防水结构 | 保护等级 等同于IP54 | |
| 电池持续时间 | 连续工作时间 4小时 *专用充电电池（2,500mAh） | |
| 重量 | 约800g（含充电电池） | |
口袋型尺寸的入门机型"Thermo Shot F20"
"Thermo Shot F20"实现了以更低价格提供入门者即可简单操作的数码相机式入门机型"Thermo Shot F30"的红外线测量功能。拥有最高等级水平的160×120像素的QQVGA传感器，可以在最高350℃的高温条件下进行高画质测定
本公司希望借助Thermo Shot系列的低价化，进一步扩大产品用途，开拓新的应用领域，例如工厂设备的维修保养；节能措施的可视化以及安全和防灾等安全措施；以及按摩及美容护理等健康产业中的血液循环评估等。
产品特点
- 数码相机式设计，任何人都可轻松操作
- 约300g的超轻量机身，尺寸小巧，可放入口袋随身携带。
- 任何人都容易理解的图标导航以及支持16国语言的多语言显示
- 通过拨号键轻松设定画质改善功能的强/弱
- 测量距离超过1.3m时无需对焦（免对焦）
- 通过附带温度数据的JPEG文件，可在计算机中立即浏览。
- 使用标配的软件即可创建报告
- 采用环保的5号镍氢充电电池
产品规格
| 项目 | 产品规格 | ||
|---|---|---|---|
| F30S | F30W | F20 New | |
| 温度测量范围 | -20～100℃ | -20～350℃ | |
| 温度分辨率 | 0.1℃ | 0.2℃/0.1℃（启用改善S/N功能时） | |
| 有効像素 | 160×120 | ||
| 每帧时间 | 1/8.5秒 | ||
| 测量视场角 | 28°×21° | ||
| 显示屏尺寸 | 2.7英寸显示屏 | ||
| 对焦 | 手动、1.3m～∞无需对焦 | ||
| 测量点测量 | 中心点、最高/最低、1个可移动点、2点间温差 | ||
| 报警 | 报警显示、颜色报警（ISO） | ||
| 画质改善功能 | 平均化：Σ关闭、Σ2（弱）、Σ16（强） | ||
| 可视相机 | 130万像素（配备Major On Picutre功能） | 无 | |
| 保存数据 | 存储媒介：SD卡、数据JPEG格式（内置温度数据） | ||
| 接口 | USB2.0、视频输出 | ||
| 电源 | 镍氢充电电池 3节，或交流电驱动 | ||
| 连续使用时间 | 6小时（同时使用睡眠模式时） | ||
| 防尘/防水结构 | 保护等级：IP43 | ||
| 外形尺寸、重量 | 约100mm×65mm×45mm、约300g（含3节电池） | ||
小型、轻量、坚固 固定监控用机型"网络热像仪S30W/S30H"
"网络热像仪S30W、S30H"是基于"Thermo Shot F30"的小型、轻量、低价格FA/生产线监控用红外线热像仪。
小巧机身标配用于通过计算机监控异常发热的Ethernet接口，以及通过单个相机监控时向控制设备通知异常的接口输出。此外，备有-20～350℃（S30W）/0～600℃（S30H）两种温度测量范围，可用于生产材料的温度管理、设备的发热监控、废弃物及燃料的着火监控等。我们希望借助本产品的产品阵容，合理应对在成本方面难以引进监控系统的事例，以及多个场所的统一监控系统等，期待拓展在监控测量市场中的用途。
产品特点
- 相机本体符合保护等级IP67标准。可在环境要求严格的生产线上安装
- 体积小，重量轻，设计轻薄，可在狭窄空间安装。
- 拥有160×120像素传感器，可测量小型、高精细热图像。
- 根据用途，选择2种（-20～350℃/0～600℃）范围。
- 配备可视相机（相当于70万像素），可进行热图像和可视图像的切换显示和记录。
- 标配通用性较高的Ethernet接口可经由计算机构建监控系统
- 通过警报判定功能以及向外部控制设备的接点输出，可通过单个相机完成监控。
产品规格
| 项目 | 产品规格 | |
|---|---|---|
| S30W New | S30H New | |
| 温度测量范围 | -20℃ ～ 350℃ | 0℃ ～ 600℃ |
| 温度分辨率 | 0.2℃以下 at 30℃ | 0.5℃以下 at 30℃ |
| 测温精度 | ±2℃或±2%（读数范围）（取二者中较大的值）（0～40℃环境） | |
| 每帧时间 | 1/8.5秒 | |
| 有効像素 | 160×120 | |
| 测量视场角 | 28°×21° | |
| 瞬间视场角 | 3.1mrad | |
| 焦点距离 | 50cm～∞ | |
| 可视相机 | CMOS 130万像素 | |
| 对焦 | 手动、1.3m～∞无需对焦 | |
| 辐射率设定 | 0.10 ～ 1.00（0.01 step）※需要输入环境温度 | |
| 多点温度显示 | 1点：固定为中心 4点：可指定位置 | |
| 报警输出 | 1点：满足设定条件时进行接点输出及画面显示 | |
| 色彩报警 | 1点：为对应设定温度值以下/以下的部分着色 | |
| 设定值的保存 | 将用户设定值保存为1个模式 | |
| 报警显示 | 温度报警警报、装置异常警报（画面中显示信息） | |
| 接点输出 | 1点（无电压常开接点 与报警连动） | |
| 接口 | Ethernet：RJ-45、接点/电源：专用圆形插头、视频：BNC | |
| 通信协议 | TCP/IP | |
| 视频信号输出 | 视频输出（NTSC/PAL 切换） | |
| 电源 | DC12V±1V | |
| 功耗 | 3.0W（typ） 环境温度：35℃ | |
| 使用温度及湿度 | 0℃至50℃，小于等于90%（无凝露） | |
| 保存温度及湿度 | -40℃至70℃，小于等于90%（无凝露） | |
| 防尘/防水结构 | 保护等级：符合IP67标准 | |
| 外形尺寸、重量 | 约110mm×75mm×50mm、500ｇ以下 | |
高性能在线解析程序"InfRec分析软件 NS9500 Professional"
"NS9500 Professional"是一款通过连接计算机，进行热像仪装置的远程控制、实时测量与解析，以及报告输出的高性能软件。
产品特点
- 可以从计算机进行对焦、温度范围设定、校准等相机控制。
- 可进行PC上的热图像、可视图像和合成图像的实时显示※3，以及HDD同步录影。
- 实时测量"热点/冷点自动跟踪"、"测定点（最大10点）"、"BOX内最高/最低/平均温度"。
- 实时显示测定点的趋势曲线图，趋势数据可输出到CSV文件中。
- 可实时显示等温带（ISO）
- 离线状态下拥有与"NS9500 Standard"相同的解析功能及报告输出功能。
- ※3：可视图像和合成图像的实时显示仅限连接R300时
对应机型
| 区分 | 机型 |
|---|---|
| 在线功能 | R300、H2600系列、TH9260 |
| 离线功能 | R300、G100/120系列、G30系列、F30系列、 H2600系列、TH9260、TH7800系列、 TH9100系列、TH7102系列、TS9100、TS7302、 TH5100系列、TS9230、TS9260 TVS500系列、TVS200系列 |
